多通道微波器件自动测试系统

发布时间:15-07-22 08:55 作者:admin

1.系统概述

某研究所微波事业部专门从事国家重点型号通信卫星微波器件和微波通信单机的研制工作。

由于产品种类、数量越来越多,采用手动测试和记录,不仅效率低、数据不可靠,也不便于统计分析和质量跟踪;同时,航天产品面临的工作环境极其复杂,微波组件产品必须在各种环境条件下进行测试。

本系统是适用于各种放大器、滤波器、连接器、线缆,以及各种射频与微波有源单机、分系统的自动化测试平台;该平台能够集成高低温试验箱和遥测遥控设备(用于切换有源单机产品的通道、工作模式等);只需一次连接产品,即可实现在不同环境条件和产品不同状态下的自动测试,自动数据采集、分析、存储、显示并生成报表。系统外观如下图所示:

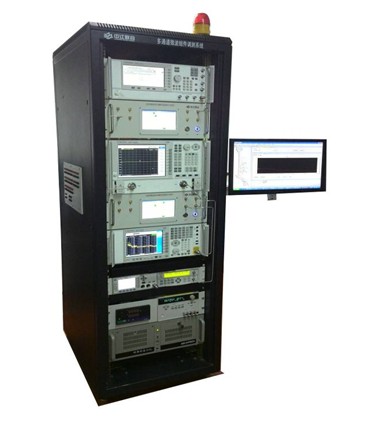

图1系统整体外观示意图

2.实施效果

一次连接,即可实现微波器件在不同环境条件和不同状态下的参数测试,真正实现了自动化测试,大幅度提高了测试效率。

本系统通过射频开关矩阵切换各测试通道。18GHz范围内,开关矩阵36通道相位一致性误差小于8°,遥遥领先于业界平均的20°的水平,减少了信号传输通道引入的相位误差,大大提高了测试准确性。

3.主要系统功能与指标

能够实现的测试功能包括:

(1)一般测试特性,包括:增益、带内响应、带外增益、幅度一致性、相位一致性、增益稳定度、噪声系数、非线性特性(P-1)、输入输出驻波比等;

(2)抑制测试特性,包括:谐波抑制比和杂波抑制比等参数;

具备射频开关矩阵,可对射频信号进行放大、衰减、通道切换、合路、拆分等操作,通道数和功能根据用户需求定制。某测试系统所定制的开关矩阵技术参数如下:

(1)工作频段:DC~40GHz;

(2)功率负荷:≥1W;

(3)各通道损耗≤7dB;

(4)各射频端口驻波比≤1.50:1(注:DC-12GHz,驻波1.30;12-18GHz,驻波1.50);

(5)校准前各通路相位一致性:≤8°18GHz范围内);

(6)校准前各通路幅度一致性:≤0.5dB18GHz范围内);

(7)校准后的测试系统的相位测量精度:优于0.1°;

(8)校准后的测试系统的幅度测量精度:优于0.05dB;

(9)基本射频通道数量:前面板8端口,后面板36端口,前后端口可任意连接。

(10)支持本地触摸屏控制和基于TCP/IP协议的远程控制。

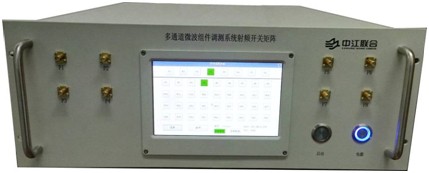

图2开关矩阵面板外观示意图

4.关键技术解决方案

4.1通用化测控软件平台技术

本系统采用我公司“通用测控系统系统软件平台”进行测控系统集成,即使设备升级、测试流程升级、测试报表变更,都不需修改软件

“通用测控系统系统软件平台”是我公司完全自主知识产权的通用测控软件平台,为用户技改建设提供完整测控技术解决方案,帮助用户快速建设自动测控系统或大型测控平台。通用测控软件充分体现了柔性测试技术的特质,核心技术及其优势体现在:

(1)先进的虚拟设备管理技术。可控制安捷伦、R/S、中电41所等国内外知名公司的测控仪器、也可控制非标定制的测控仪器,且不用修改软件代码即可实现仪器扩充或仪器功能升级。

(2)柔性的参数管理技术。无需修改软件即可实现自动测试系统或测控平台功能的扩充,将之前因为条件限制不能实现的想法,在新的平台下变成现实。

(3)独有的画板式流程配置技术。以绘制流程图的形式进行流程配置。大到测试任务所要实现的测试功能、小到每一项测试功能的实现流程,都可在“画板”上进行创建、编辑和保存,且这一切都不用修改软件。

(4)智能报表管理技术。无论是报表内容的增减、还是报表格式的变更,智能报表管理工具都可以快速创建新的模板,生成满足要求的报表,这一切也不用修改软件。

基于以上四大特色技术的测控软件,可适应航天、航空、兵器、船舶、电子等各领域;测试信号频率可覆盖静态、低频、中频、射频与微波;信号类型可以是声、光、电、热、磁、力、时间频率等各种物理参数,也可是1553B、CAN、422/485等各种总线接口;具有很强的通用性,已在多个单位成功实施。

本系统适用于各种技术改造项目、型号、任务申报等等。可以提供整套硬件软件整体方案,及整体实施,真正做到自动测试系统完整交钥匙工程。

以上指标配置可根据用户实际需求进行功能增减改,如有需要可致电联系。
